BTN - kreator klawiszy

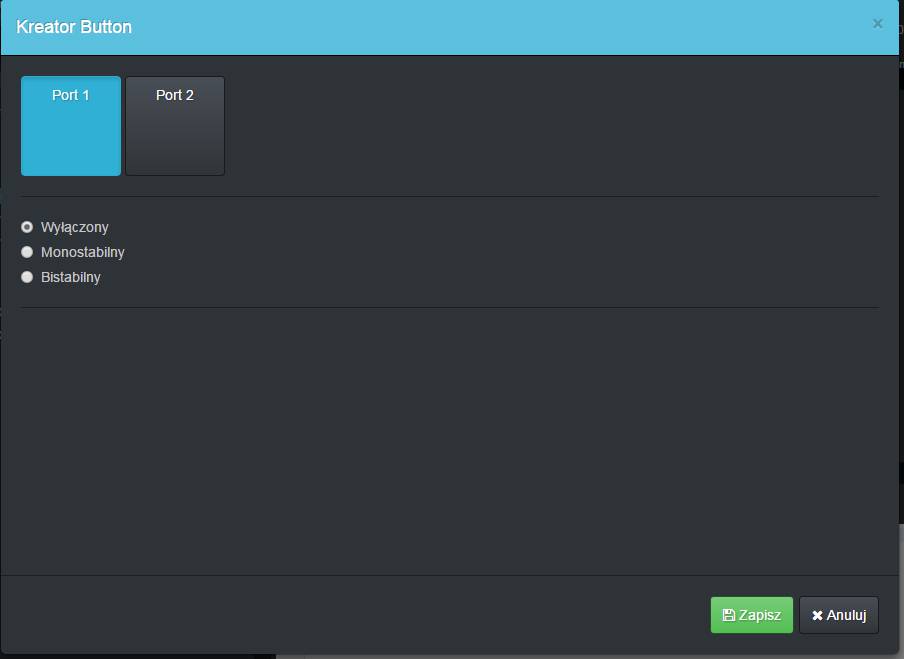

domyślnie klawisze są wyłączone; unit który konfigurujemy ma 2 dostępne klawisze (Port 1 i Port 2)

Należy wybrać tryb pracy klawiszy:

• Monotabilne - z automatycznym powrotem do pozycji spoczynku, np. klawisz dzwonka,
• Bistabilne - bez ustalonej pozycji spoczynku, np. klawisz światła (włącz/ wyłącz)

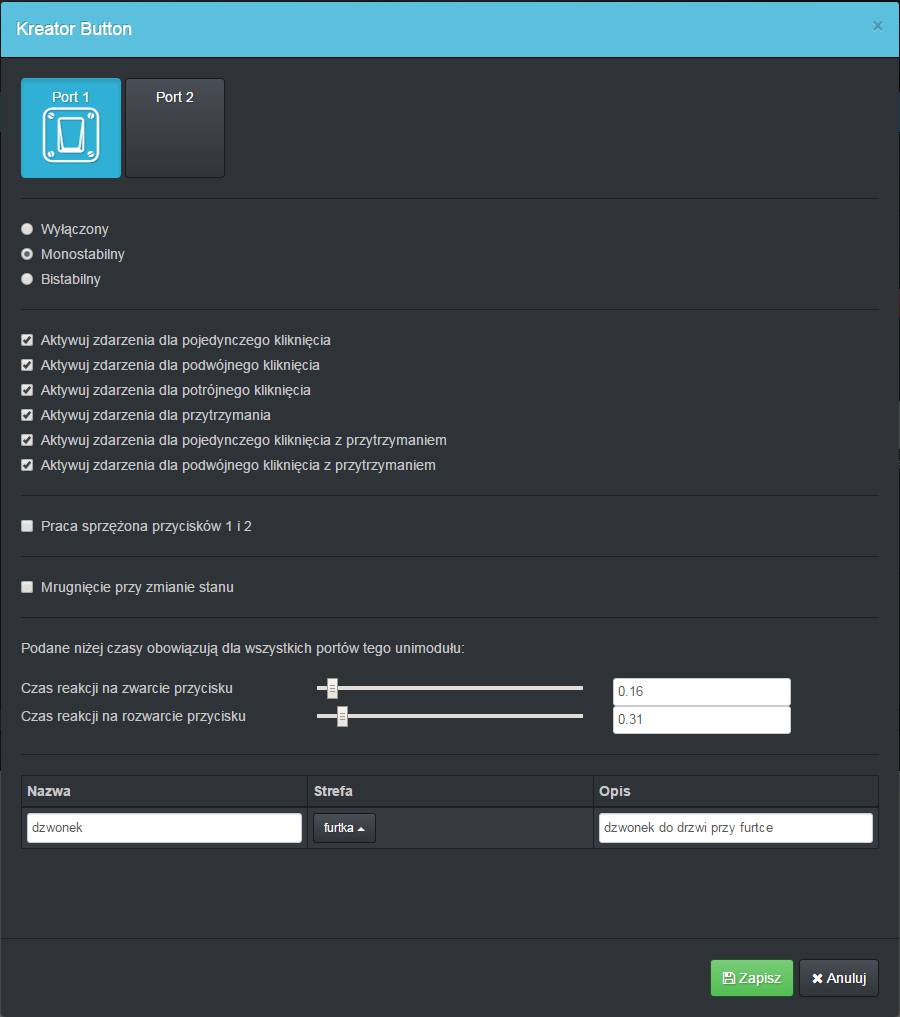

Tryb pracy Monostabilny:

Aktywuj zdarzenia dla:

• pojedynczego kliknięcia - krótkie jednokrotne naciśnięcie zostanie zarejestrowane (wartość: 1)

jeśli to zdarzenie jest jedynym włączonym, wtedy dowolne naciśnięcie klawisza będzie traktowane jako pojedyncze

• podwójnego kliknięcia - krótkie dwukrotne naciśnięcie zostanie zarejestrowane (wartość: 2)
• potrójnego kliknięcia - krótkie trzykrotne naciśnięcie zostanie zarejestrowane (wartość: 3)

długość pojedynczego kliknięcia jest wyrażona poprzez [czas reakcji na zwarcie przycisku] długość oczekiwania na następny krok wyrażona jest poprzez [czas reakcji na rozwarcie przycisku]

• przytrzymania - przytrzymanie spowoduje wielokrotne zwracanie (wartości: 4)

przytrzymanie to stan wciśnięcia dłuższy niż [czas reakcji na zwarcie przycisku] wartość będzie zwracana w interwale [czas reakcji na zwarcie przycisku]

• pojedynczego kliknięcia z przytrzymaniem - krótkie jednokrotne naciśnięcie, następnie przytrzymanie (wartość:5)
• podwójnego kliknięcia z przytrzymaniem - krótkie dwukrotne naciśnięcie, następnie przytrzymanie (wartość:6)

Praca sprzężona przycisków 1 i 2 - pozwoli na obsługę zdarzeń przy jednoczesnym naciśnięciu obu przycisków

• jednoczesne kliknięcie obu przycisków - gdy oba klawisze zostaną kliknięte (wartość: 7)
• jednoczesne przytrzymanie obu przycisków - gry oba klawisze zostaną przytrzymane (wartość: 8)

• Stan spoczynkowy klawisza monostabilnego to wartośc 9

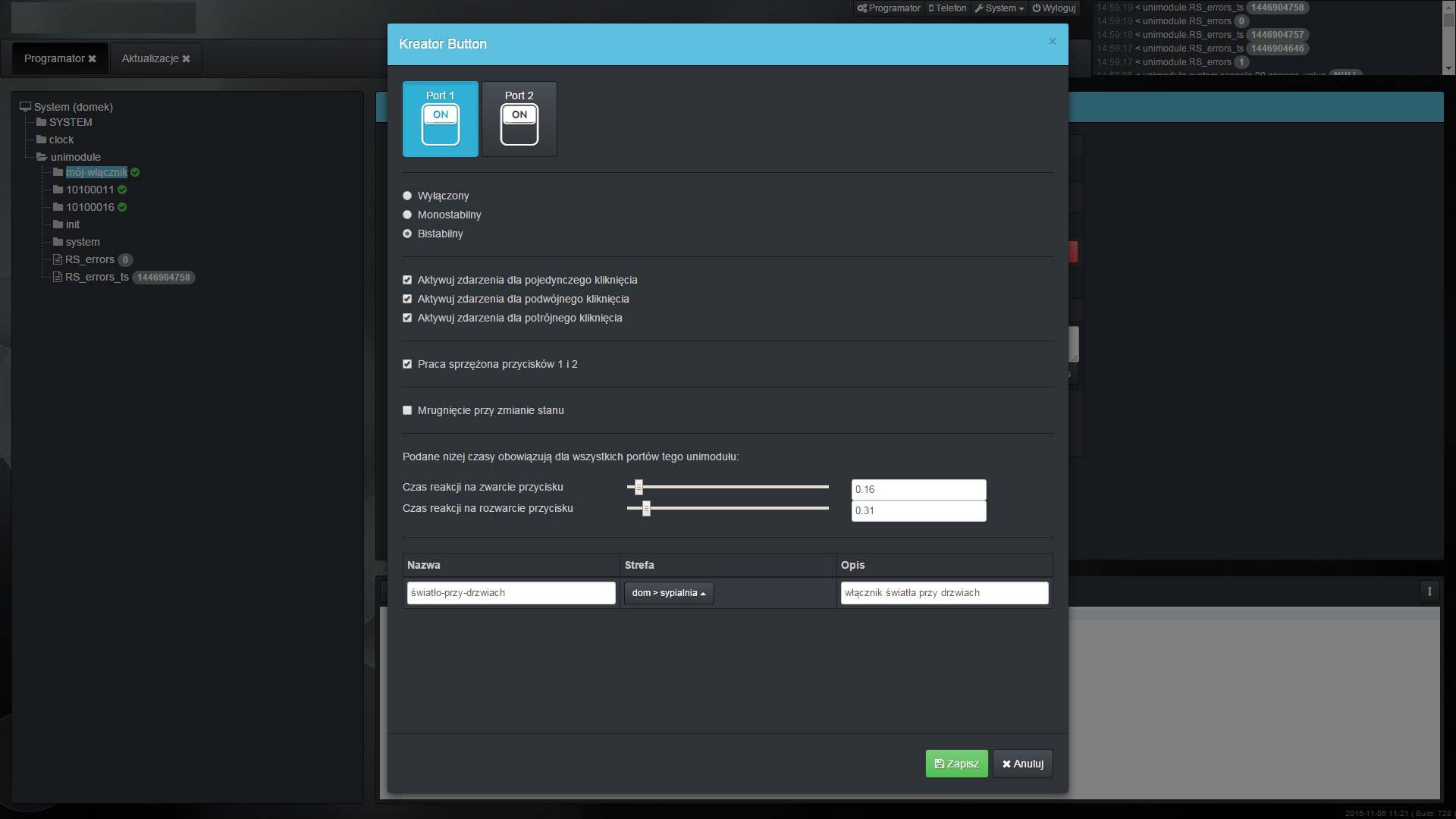

Tryb pracy Bistabilny:

Aktywuj zdarzenia dla:

• włączenie - włączenie przycisku (wartość: 1)
• wyłączenie - wyłącenie przycisku (wartość: 0)
• podwójnego kliknięcia - dwukrotna zmiana stanu pzycisku (wartość: 2)
• potrójnego kliknięcia - trzykrotna zmiana stanu przycisku (wartość: 3)

długość przełączenia jest wyrażona poprzez [czas reakcji na zwarcie przycisku] długość oczekiwania na następny krok wyrażona jest poprzez [czas reakcji na rozwarcie przycisku]

Mrugnięcie przy zmianie stanu - jeśli zaznaczone, dioda podświetlająca klawisz będzie migać zgodnie z wartością stanu przycisku po naciśnięciu jeśli wykonamy potrójne kliknięcie to dioda mignie 3x : jeśli jest zgaszona to zapali się 3x, jeśli zapalona, to zgaśnie 3x

Na końcu, warto nazwać przycisk, określić jego strefę, ew. dodać opis

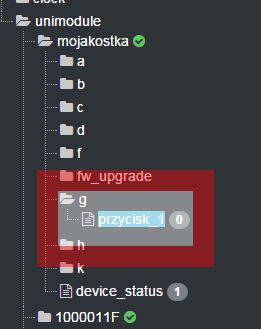

[Zapisz] zapisze zmiany i otworzy port g (sterowania przyciskami)

stan przycisku można odczytać w drzewie obok nazwy przycisku
