RLY - kreator przekaźników

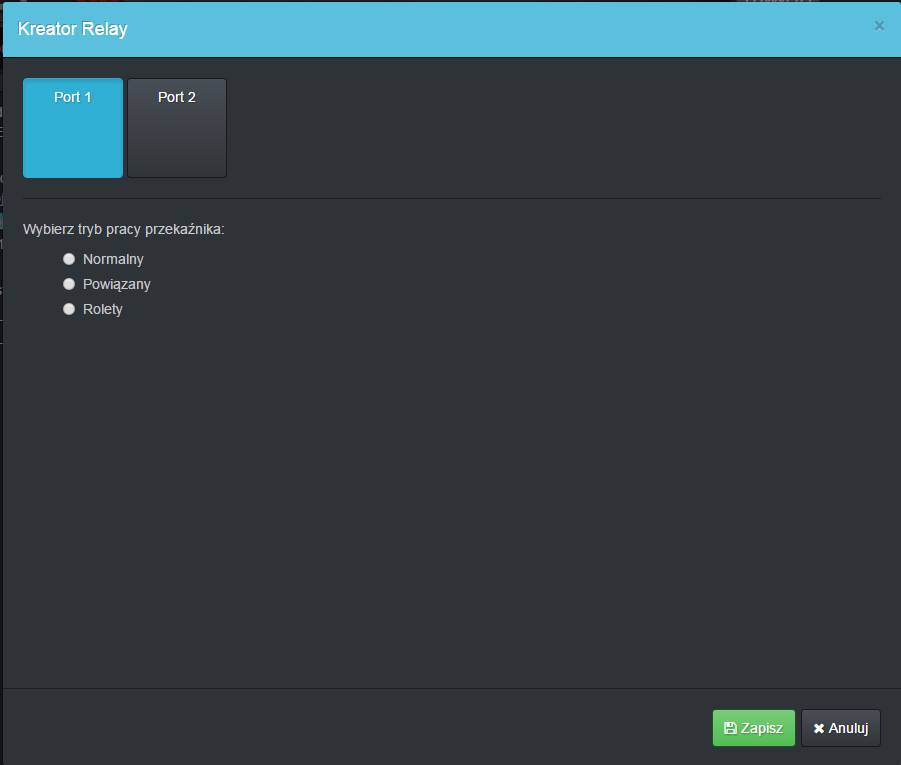

Należy wybrać tryb pracy przekaźników:

• Normalny - przekaźnik niezależny
• Powiązany - przekaźnik powiązany z innym przekaźnikiem (włączenie jednego włącza połączone)
• Rolety - przekaźnik powiązany z innym przekaźnikiem (włączenie jednego wyłącza połączone)

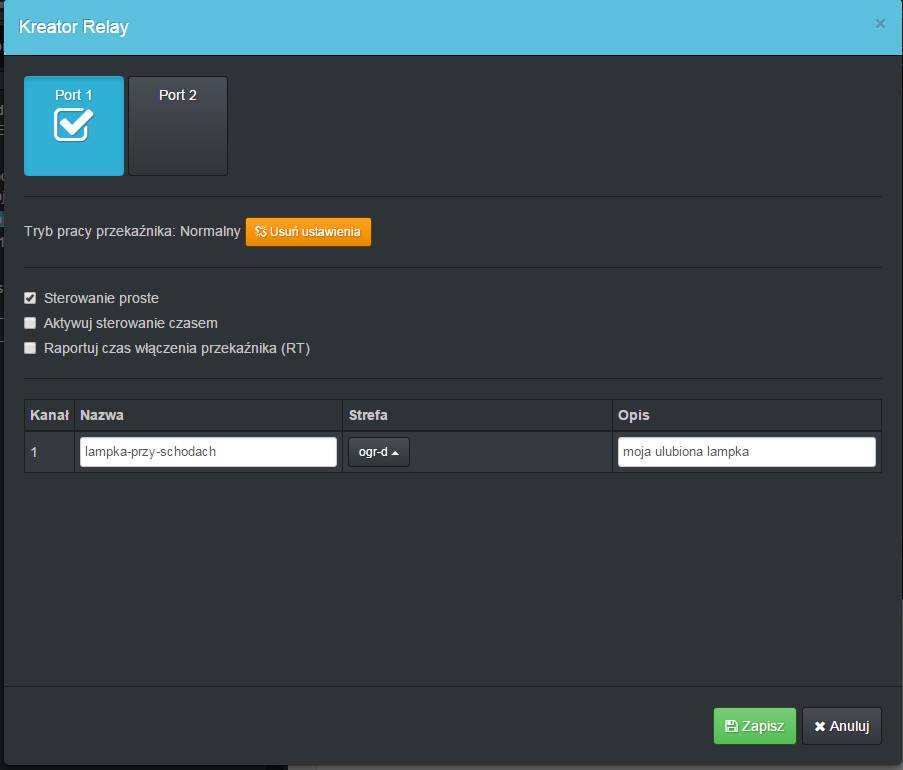

Tryb Pracy Normalny

* Sterowanie proste - pozwala włączyć (stan 1), wyłączyć (stan 0), przełączyć na stan przeciwny (stan 2) * Sterowanie czasem - pozwala na załączanie przekaźnika na określony czas

zakres czasu sterowania to 0-67108863 sekund z dokładnością 1/64sekundy

* Raportuj czas włączenia przekaźnika (RT) - raportuje czas wyzwolenia przekaźnika

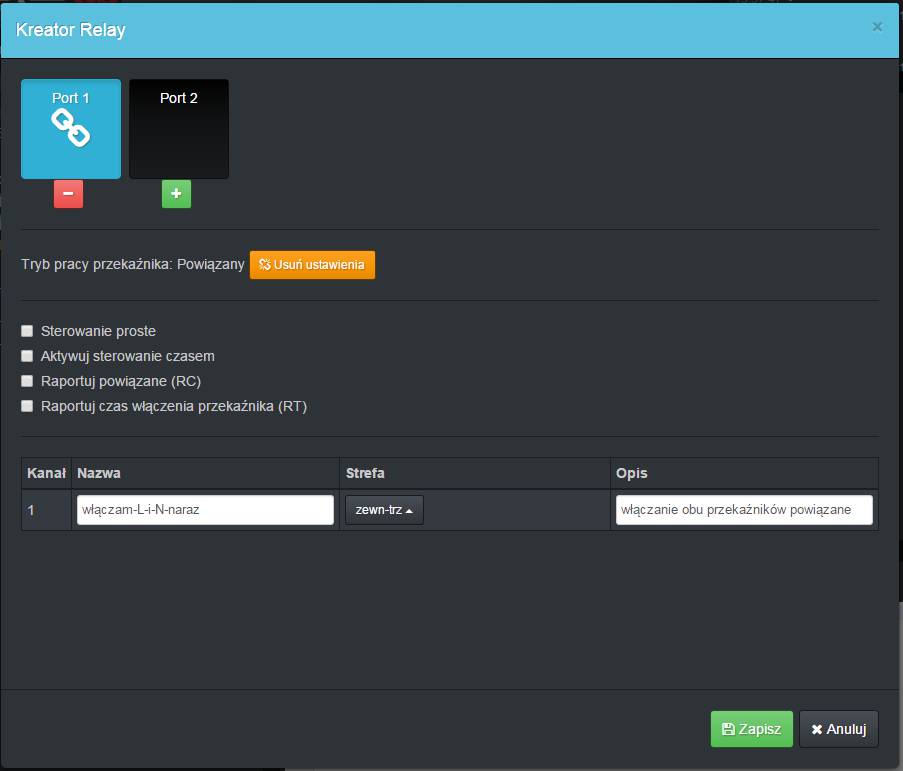

Tryb Pracy Powiązany

symbol oznacza że przekaźnik jest w grupie

symbol oznacza że nie jest w grupie (można go dodać do grupy)

symbol oznacza że jest w grupie (można go usunąć z grupy)

• Sterowanie proste - pozwala włączyć (stan 1), wyłączyć (stan 0), przełączyć na stan przeciwny (stan 2)
• Sterowanie czasem - pozwala na załączanie przekaźnika na określony czas

zakres czasu sterowania to 0-67108863 sekund z dokładnością 1/64sekundy

• Raportuj powiązane - włączy raportowanie czasu wyzwolenia wszystkich powiązanych
• Raportuj czas włączenia przekaźnika (RT) - raportuje czas wyzwolenia przekaźnika

Tryb Pracy Rolety

w tym trybie pracy, przkaźnik nieparzysty zawsze łączy się z następnym portem parzystym (np 1z 2)

jeśli jeden z przekaźników, np. 2 jest włączony i włączymy przekaźnik 1 (i odwrotnie):

• przekaźnik 2 zostanie wyłączony,
• system odczeka czas [czas opóźnienia pracy],
• przekaźnik 1 zostanie włączony

• Sterowanie proste - pozwala włączyć (stan 1), wyłączyć (stan 0), przełączyć na stan przeciwny (stan 2)
• Sterowanie czasem - pozwala na załączanie przekaźnika na określony czas

zakres czasu sterowania to 0-67108863 sekund z dokładnością 1/64sekundy

• Raportuj powiązane - włączy raportowanie czasu wyzwolenia wszystkich powiązanych
• Raportuj czas włączenia przekaźnika (RT) - raportuje czas wyzwolenia przekaźnika

Na końcu, warto nazwać przekaźnik, określić jego strefę, ew. dodać opis

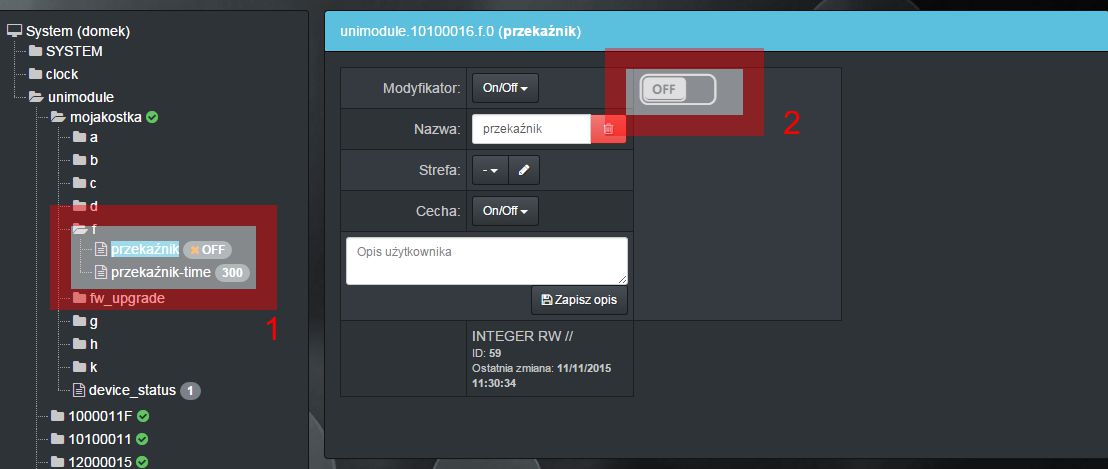

[Zapisz] zapisze zmiany i otworzy port f (sterowania przekaźnikami)

stan przekaźnika widoczny jest obok nazwy [1] dostępna jest karta właściwości przekaźnika, przyciskiem [2] możemy go włączyć
